En bref
Plonger dans le câblage d’une prise électrique peut sembler intimidant. Pourtant, derrière les fils colorés se cache une logique simple mais vitale pour la sécurité de votre maison. Ce guide vous emmène dans les coulisses de votre installation pour démystifier le rôle de la phase, ce conducteur qui apporte l’énergie, et vous expliquer comment l’apprivoiser en toute sérénité. Nous verrons ensemble :
- ⚡ Le rôle crucial du trio Phase, Neutre et Terre.
- 📜 Les règles d’or de la norme NF C 15-100 à connaître absolument.
- 🔧 Le schéma de câblage d’une prise 2P+T, étape par étape.
- 🔍 Comment diagnostiquer une panne simple avec un multimètre.
Comprendre le trio essentiel : Phase, Neutre et Terre

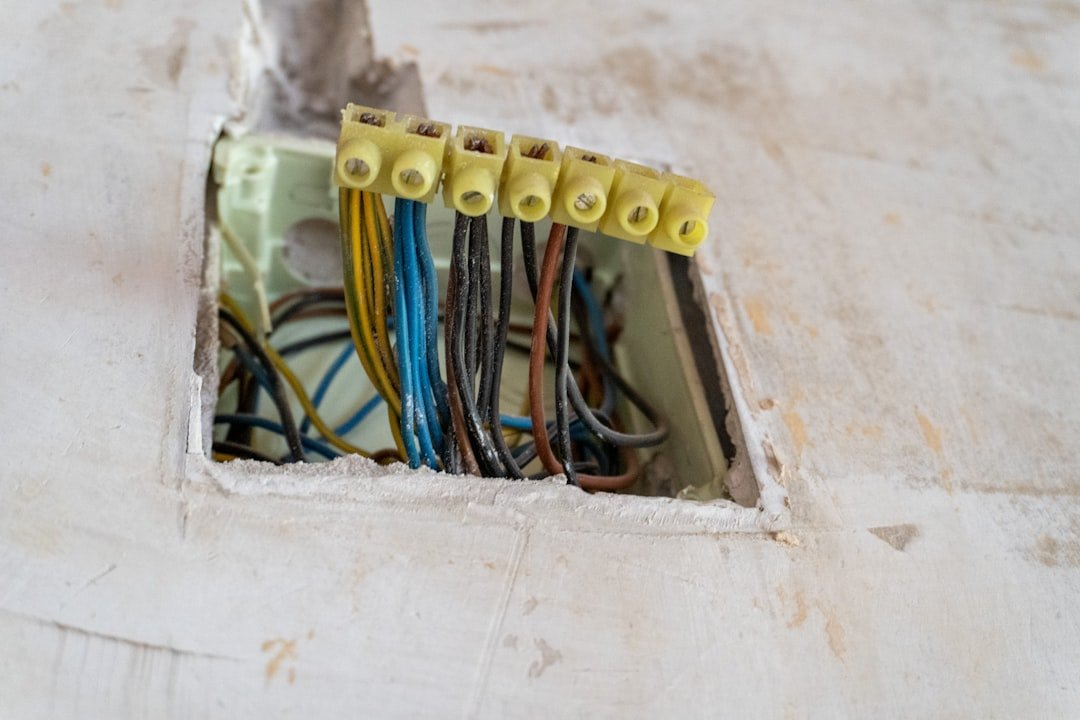

Imaginez votre circuit électrique comme une autoroute pour l’énergie. Pour que le trafic fonctionne, il faut une voie aller, une voie retour et une bande d’arrêt d’urgence. C’est exactement le rôle de notre trio de fils. Le fil de phase, généralement de couleur rouge ou marron, c’est la voie rapide : il transporte le courant avec une tension d’environ 230 volts depuis votre tableau électrique jusqu’à l’appareil.
Une fois que l’appareil a utilisé cette énergie pour fonctionner, le courant doit retourner à son point de départ. C’est le travail du fil neutre, toujours de couleur bleue. Il boucle le circuit. Sans lui, pas de circulation, pas de courant. Enfin, le fil de terre, bicolore vert et jaune, est votre ange gardien. En temps normal, il ne sert à rien. Mais en cas de défaut d’isolation, si un fil de phase touche la carcasse métallique d’un appareil, la terre évacue instantanément ce courant dangereux, faisant sauter le disjoncteur et vous protégeant de l’électrocution. C’est un élément de sécurité non négociable.
La norme NF C 15-100 : Le gendarme de votre installation
Pour que cette belle mécanique fonctionne sans accroc, il existe un code de la route : la norme NF C 15-100. Elle fixe les règles pour toutes les installations électriques en France, garantissant leur sécurité et leur bon fonctionnement. Elle ne laisse rien au hasard, de la section des fils à utiliser au nombre de prises autorisées par circuit. Connaître ses bases est indispensable avant de se lancer. Pour installer une prise électrique en toute sécurité, le respect de cette norme est votre meilleur allié.
Voici un résumé des règles principales pour un circuit de prises de courant standard :
| Protection (Disjoncteur) | Section des fils en cuivre | Nombre maximum de prises 🔌 |
|---|---|---|
| 16 Ampères | 1,5 mm² | 8 |
| 20 Ampères | 2,5 mm² | 12 |
Schéma de câblage d’une prise 2P+T : Le plan de montage pas à pas
Le type de prise le plus courant dans nos maisons est le modèle 2P+T (deux Pôles + Terre). Son branchement est assez simple une fois que l’on a compris qui fait quoi. Le fil de phase (rouge/marron) se connecte sur la borne « L » (pour Line). Le fil neutre (bleu) va sur la borne « N ». Et le fil de terre (vert/jaune) se connecte sur la borne centrale, souvent marquée d’un symbole spécifique (⏚).
Dans une pièce, les prises sont généralement montées en « parallèle ». Cela signifie qu’elles sont reliées les unes aux autres, un peu comme des arrêts de bus sur une même ligne. Le courant arrive sur la première, puis repart vers la seconde, et ainsi de suite. L’avantage ? Si une prise est défaillante, les autres continuent de fonctionner. C’est ce qu’on appelle aussi le repiquage.
Cas particuliers : les prises qui vous protègent et vous facilitent la vie

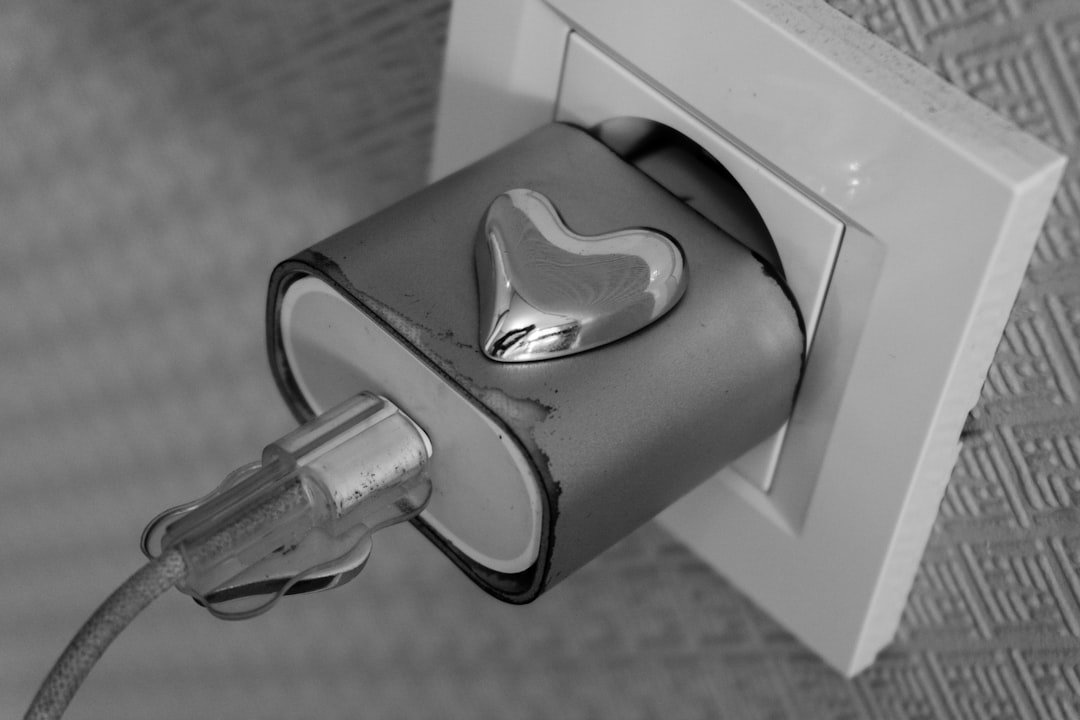

Le monde des prises ne s’arrête pas au modèle classique. Pour des besoins spécifiques, il existe des variantes très utiles. Dans une salle de bain ou près d’un évier, on peut installer une prise à différentiel intégré, qui offre une protection supplémentaire contre les fuites de courant. Pour recharger nos appareils nomades, les prises avec ports USB intégrés sont de plus en plus populaires et évitent de mobiliser un socle pour un simple chargeur.
D’autres modèles, comme les prises pour véhicules électriques, demandent une attention particulière. Il est important de bien comprendre les précautions à prendre pour installer une prise Green’up, par exemple, car elles impliquent des circuits dédiés et plus puissants.
Diagnostiquer une panne : Quand la phase fait des siennes
Votre lampe ne s’allume plus ? Avant de la jeter, un petit contrôle de la prise s’impose. Un problème courant est un fil débranché ou un mauvais contact à l’intérieur de la prise. Le premier réflexe est de couper le courant au disjoncteur général avant toute intervention. ⚠️ La sécurité avant tout !
Si après inspection visuelle tout semble en ordre, le problème peut venir d’ailleurs. Un disjoncteur qui saute systématiquement lorsque vous branchez un appareil peut indiquer un court-circuit ou un appareil défectueux. Pour aller plus loin, un outil devient votre meilleur ami : le multimètre.
Votre multimètre : le traducteur du courant électrique
Cet appareil peut paraître complexe, mais il est très simple à utiliser pour tester une prise. Une fois le courant rétabli (avec prudence !), réglez votre multimètre sur le mode Voltmètre Alternatif (V~ ou VAC) sur un calibre supérieur à 230V (souvent 600V). Ensuite, insérez les pointes de touche :
- 👉 Entre la phase (L) et le neutre (N) : Vous devriez lire une valeur proche de 230V. Si vous avez 0V, le courant n’arrive pas à la prise.
- 👉 Entre la phase (L) et la terre (PE) : Vous devriez également lire environ 230V.
- 👉 Entre le neutre (N) et la terre (PE) : La valeur doit être de 0V. Si vous lisez une tension, c’est le signe d’un problème sérieux sur votre installation.
Ces quelques mesures simples permettent de raconter l’histoire de votre prise et de comprendre si l’énergie arrive correctement jusqu’à elle.
Est-ce grave d’inverser la phase et le neutre sur une prise ?
Dans la plupart des cas, pour les appareils modernes, inverser la phase et le neutre n’empêchera pas leur fonctionnement. Cependant, ce n’est pas conforme à la norme et peut poser des problèmes de sécurité, car l’interrupteur de l’appareil coupera le neutre au lieu de la phase, laissant le circuit interne sous tension même éteint.
Quelle est la différence entre une prise 16A et 20A ?
La différence réside dans la puissance maximale qu’elles peuvent supporter. Une prise 16A est généralement protégée par un disjoncteur 16A et câblée avec des fils de 1,5 mm². Une prise 20A, plus rare pour les circuits classiques, est protégée par un disjoncteur 20A avec des fils de 2,5 mm², souvent dédiée à un appareil puissant comme un four.
Puis-je brancher autant de prises que je veux sur un même circuit ?
Non, la norme NF C 15-100 est très claire. Pour un circuit protégé par un disjoncteur de 16A et câblé en 1,5 mm², le nombre de prises est limité à 8. Pour un circuit en 20A avec du câble de 2,5 mm², la limite est de 12 prises.
Comment savoir où est la phase sans multimètre ?
Vous pouvez utiliser un tournevis testeur. Insérez sa pointe dans l’une des bornes de la prise (avec le courant activé). Si la petite lampe du tournevis s’allume lorsque vous touchez son autre extrémité métallique, vous avez trouvé la phase. C’est une méthode de dépannage rapide, mais moins précise qu’un multimètre.
