Préparer un projet d’extension ou moderniser son installation électrique mène souvent à une question cruciale : comment gérer de nouveaux besoins en énergie sans saturer l’installation principale ? La solution est fréquemment l’installation d’un tableau électrique secondaire. Ce guide exhaustif vous accompagnera pas à pas, de la planification rigoureuse au raccordement sécurisé, en passant par le choix judicieux du matériel et le respect des normes essentielles. Nous vous expliquerons comment évaluer vos besoins en puissance, choisir l’emplacement idéal, et surtout, protéger votre foyer des risques électriques.
Ah, l’électricité ! Fascinante et indispensable, elle peut aussi devenir un casse-tête quand on manque de prises ou que l’on envisage de nouveaux aménagements. Vous rêvez d’un atelier au fond du jardin, d’une cuisine d’été avec de l’électroménager moderne, ou d’une extension flambant neuve pour votre maison ? Problème : votre tableau électrique principal affiche déjà complet, ses modules sont saturés, et l’idée d’une surcharge vous angoisse. Agitation : ignorer ce signal d’alarme, c’est s’exposer à des disjonctions intempestives, des coupures frustrantes, et pire encore, des risques d’incendie ou d’électrocution. La sécurité de votre foyer et la pérennité de vos appareils sont en jeu ! Solution : l’installation d’un tableau électrique secondaire est la réponse élégante et conforme pour étendre votre réseau en toute sérénité. Laissez-nous vous guider à travers les étapes clés pour transformer ce projet complexe en une réussite éclatante, respectueuse des normes de 2026.
Quand l’ajout d’un tableau électrique secondaire s’impose-t-il ? 🧐
L’idée d’un tableau électrique secondaire germe généralement face à l’évolution de votre logement ou de vos besoins en énergie. Le scénario le plus courant est le manque de place sur le tableau principal. Vous avez peut-être ajouté des équipements, aménagé de nouvelles pièces ou simplement modernisé votre intérieur, et voilà que les modules de votre tableau affichent complet. Impossible d’y brancher un nouveau circuit pour l’éclairage du salon ou les prises de la nouvelle chambre !
Un autre cas fréquent est l’alimentation d’une nouvelle zone de vie ou de travail éloignée. Imaginez un garage transformé en atelier de bricolage avec de l’outillage électrique gourmand, un sous-sol aménagé en buanderie avec lave-linge et sèche-linge, ou même une piscine et son local technique. Dans ces situations, le tableau secondaire, logé à proximité de ces équipements, simplifie grandement la distribution électrique et évite d’énormes longueurs de câbles depuis le tableau principal.
Enfin, l’arrivée d’équipements électriques lourds comme une borne de recharge pour véhicule électrique, une pompe à chaleur performante, ou un surpresseur puissant peut aussi justifier la création d’un tableau divisionnaire. Cela permet de dédier des circuits à forte consommation, évitant ainsi de surcharger les lignes existantes et d’assurer une meilleure stabilité de votre réseau.
Faire le bon choix : secondaire ou remplacement du principal ? 🤔
Avant de vous lancer, une question essentielle se pose : faut-il installer un tableau électrique secondaire ou plutôt remplacer votre tableau principal par un modèle plus grand ? C’est une décision qui dépend de l’état de votre installation existante et de l’ampleur de votre projet.
Si votre tableau principal est déjà ancien, non conforme aux normes actuelles (avec des fusibles plutôt que des disjoncteurs, par exemple), ou s’il est de toute façon trop petit pour vos besoins globaux actuels et futurs, son remplacement par un modèle plus grand et moderne est souvent la meilleure option. C’est l’occasion de le mettre entièrement aux normes NF C 15-100 et d’anticiper les équipements de demain en prévoyant au moins 20 % d’emplacements libres par rangée. C’est un investissement plus conséquent, mais qui offre une refonte complète et durable.
En revanche, si votre tableau principal est récent, conforme, mais simplement saturé, ou si la nouvelle zone à alimenter est significativement éloignée, un tableau secondaire est une solution plus simple et plus économique. Il permet d’étendre la capacité de votre installation sans toucher au cœur de votre réseau existant. C’est un peu comme ajouter une annexe à une maison confortable : moins intrusif, souvent plus rapide, et parfaitement adapté aux besoins ciblés. Dans tous les cas, une vérification approfondie de votre installation actuelle est un prérequis pour une décision éclairée.
Préparer l’installation : les étapes incontournables 🛠️
Une installation électrique réussie est avant tout une installation bien préparée. Sauter des étapes ici, c’est prendre des risques inutiles plus tard. Suivez le guide pour une préparation au cordeau.
Évaluer vos besoins en puissance électrique ⚡
Avant même de penser au premier tournevis, il est crucial de déterminer la puissance que devra gérer votre futur tableau secondaire. Prenez un carnet et listez chaque appareil, chaque point lumineux, chaque prise qui sera raccordé à ce nouveau tableau. Pour chacun, notez sa puissance nominale en Watts (W), que vous trouverez généralement sur une étiquette ou dans la notice.
Additionnez ensuite toutes ces puissances. Ce total vous donne une idée de la charge électrique maximale. Mais attention, ne vous arrêtez pas là ! Il est vivement recommandé d’appliquer une marge de sécurité de 20 à 30 % à ce total. Pourquoi ? Pour anticiper les pics de consommation (plusieurs appareils fonctionnant simultanément) et les éventuels ajouts futurs. Par exemple, si votre total est de 5000 W, visez une capacité d’au moins 6000 à 6500 W pour votre tableau secondaire et le disjoncteur qui l’alimentera depuis le principal. C’est la garantie d’une installation robuste et évolutive.
Choisir l’emplacement idéal et sécurisé du tableau 📍
L’emplacement de votre tableau électrique secondaire est plus qu’une question pratique, c’est une exigence de sécurité et de conformité. La norme NF C 15-100 est très claire à ce sujet. Oubliez les pièces humides comme la salle de bain (surtout dans les volumes 0, 1 et 2), les recoins au-dessus ou en dessous d’un évier, d’un lavabo, ou à proximité immédiate d’appareils de cuisson ou de chauffage. L’eau et la chaleur sont les ennemis de l’électricité !
Privilégiez toujours un endroit sec, facilement accessible, comme une entrée, un couloir, un cellier ou un garage. Les hauteurs aussi sont réglementées : un tableau secondaire doit être positionné entre 1 mètre et 1,80 mètre du sol fini, avec la rangée la plus basse impérativement à plus de 50 centimètres du sol. Cette accessibilité est essentielle pour pouvoir intervenir rapidement en cas de disjonction ou de coupure d’urgence. De plus, pour des raisons techniques et économiques, réduisez au maximum la distance entre le tableau principal et le secondaire afin de limiter la longueur du câble d’alimentation, ce qui diminue les pertes en ligne et le coût du matériel.
Sélectionner le matériel essentiel et conforme 📦
Le choix du matériel est fondamental pour la sécurité et la conformité de votre installation. Ne lésinez pas sur la qualité !
- Le tableau électrique secondaire lui-même : Choisissez-le avec un nombre de modules suffisant pour accueillir tous vos disjoncteurs et interrupteurs différentiels, sans oublier la fameuse marge de 20 % pour l’avenir. Les modèles de 12 à 18 modules sont courants pour les usages domestiques.
- Disjoncteurs différentiels 30 mA : Ces dispositifs sont les gardiens de votre sécurité personnelle. Au minimum, prévoyez-en un pour l’ensemble du tableau secondaire, mais pour une protection optimale, un différentiel par rangée est recommandé. Assurez-vous d’avoir au moins un type A pour les appareils spécifiques (lave-linge, plaques de cuisson) et des types AC pour les circuits classiques.
- Disjoncteurs divisionnaires : Ils protègent chaque circuit individuel (éclairage, prises, chauffage). Leur intensité (10A, 16A, 20A, etc.) doit être adaptée à la puissance des appareils qu’ils protègent.
- Câbles électriques : Des câbles en cuivre de section appropriée sont obligatoires. La section dépend de l’intensité du courant et de la longueur du circuit.
- Gaines et conduits électriques : Rigides ou souples, ils protègent vos câbles dans les murs, les plafonds ou les sols.
- Outils spécifiques : Une pince à sertir, un détecteur de tension, un multimètre, sont indispensables pour travailler avec précision et en toute sécurité.
Pour vous aider à visualiser les correspondances essentielles, voici un tableau récapitulatif des sections de câbles et de l’ampérage correspondant pour les circuits les plus courants :
| Intensité du Disjoncteur (A) | Section de Câble Minimale (mm²) 📏 | Exemple de Circuit Protégé 💡 |
|---|---|---|
| 10 A | 1.5 | Éclairage (8 points lumineux max) |
| 16 A | 1.5 | Éclairage, Volets roulants |
| 16 A | 2.5 | Prises de courant (8 prises max) |
| 20 A | 2.5 | Prises spécialisées (cuisine, électroménager), Chauffage (4500W max) |
| 32 A | 6 | Plaques de cuisson, Chauffe-eau |
| Entre 20A et 40A | 16 | Alimentation principale du tableau secondaire (selon puissance totale) |
Ce tableau est un excellent point de départ, mais en cas de doute, la consultation d’un professionnel est toujours recommandée.
Élaborer le schéma électrique de votre installation ✍️
Un bon projet commence toujours par un bon plan. Pour l’électricité, cela signifie un schéma électrique précis. Ne sous-estimez jamais cette étape ! Sur papier ou à l’aide d’un logiciel, dessinez votre future installation : le raccordement au tableau principal, le trajet détaillé de chaque câble, la localisation de chaque disjoncteur et interrupteur différentiel, ainsi que la destination de chaque circuit.
Ce schéma vous aidera non seulement à visualiser l’ensemble, mais aussi à anticiper les besoins en gaines, en boîtes de dérivation, et à identifier chaque câble grâce à un marquage clair (par exemple, « éclairage garage », « prises atelier »). Un schéma bien conçu est une feuille de route qui garantit une installation fluide, évite les erreurs coûteuses, et facilite grandement les futures interventions de maintenance ou de dépannage.
Le raccordement : Installer et sécuriser votre tableau secondaire pas à pas 👷
C’est le moment de passer à l’action ! Mais avant de toucher le moindre fil, la prudence est de mise. La sécurité est notre priorité absolue.
Couper le courant et brancher le disjoncteur dédié au tableau principal 🛑
C’est l’étape la plus cruciale. Coupez impérativement le courant au niveau du disjoncteur d’abonné de votre tableau principal. Vérifiez ensuite l’absence totale de tension à l’aide d’un détecteur de tension sans contact ou d’un multimètre. Une fois la zone sécurisée, installez le disjoncteur qui alimentera votre tableau secondaire dans votre tableau principal. Cet « interrupteur de tête » doit être dimensionné en fonction de la puissance totale que vous avez calculée pour le tableau secondaire (par exemple, un disjoncteur de 20A pour un tableau gérant jusqu’à 4600W). Respectez scrupuleusement les instructions du fabricant pour son raccordement. Il existe différentes courbes de déclenchement (B, C, D) ; choisissez celle qui est adaptée à la nature des charges (charge ohmique, inductive ou capacitive).

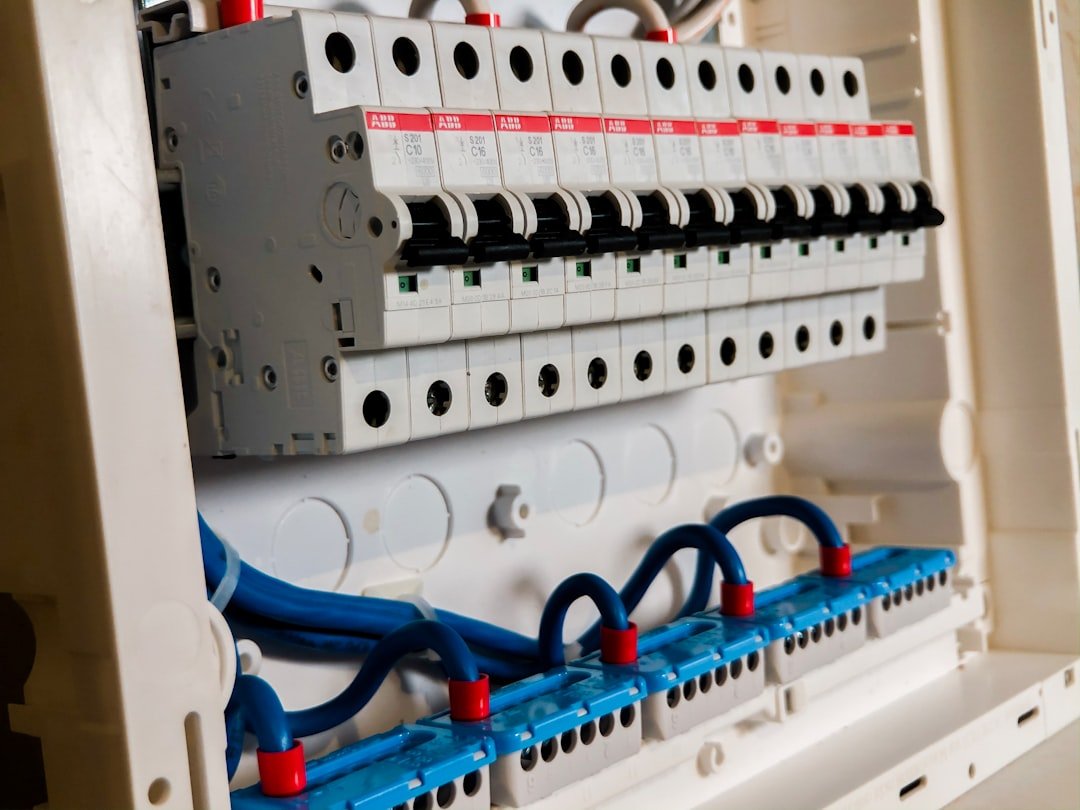

Fixer le tableau secondaire et câbler les alimentations principales 🔌
Fixez solidement le coffret de votre tableau secondaire au mur, en utilisant des chevilles et des vis adaptées au support. Assurez-vous qu’il est parfaitement de niveau et toujours facilement accessible. Ensuite, vient le raccordement des câbles d’alimentation qui vont relier ce nouveau tableau à son « parent », le tableau principal.
Ces câbles, généralement d’une section de 16 mm², sont vos artères principales :
- 🔵 Un fil neutre (bleu), raccordé au bornier neutre du tableau principal.
- 🔴 Un fil de phase (rouge, marron ou noir), raccordé au bornier de phase du tableau principal.
- 🟡🟢 Un fil de terre (jaune et vert), raccordé au bornier de terre du tableau principal.
L’utilisation d’embouts à collerette isolante est fortement recommandée pour renforcer la connexion électrique et éviter tout desserrage. La mise à la terre est l’un des piliers de la sécurité électrique ; assurez-vous qu’elle est parfaitement réalisée et continue.

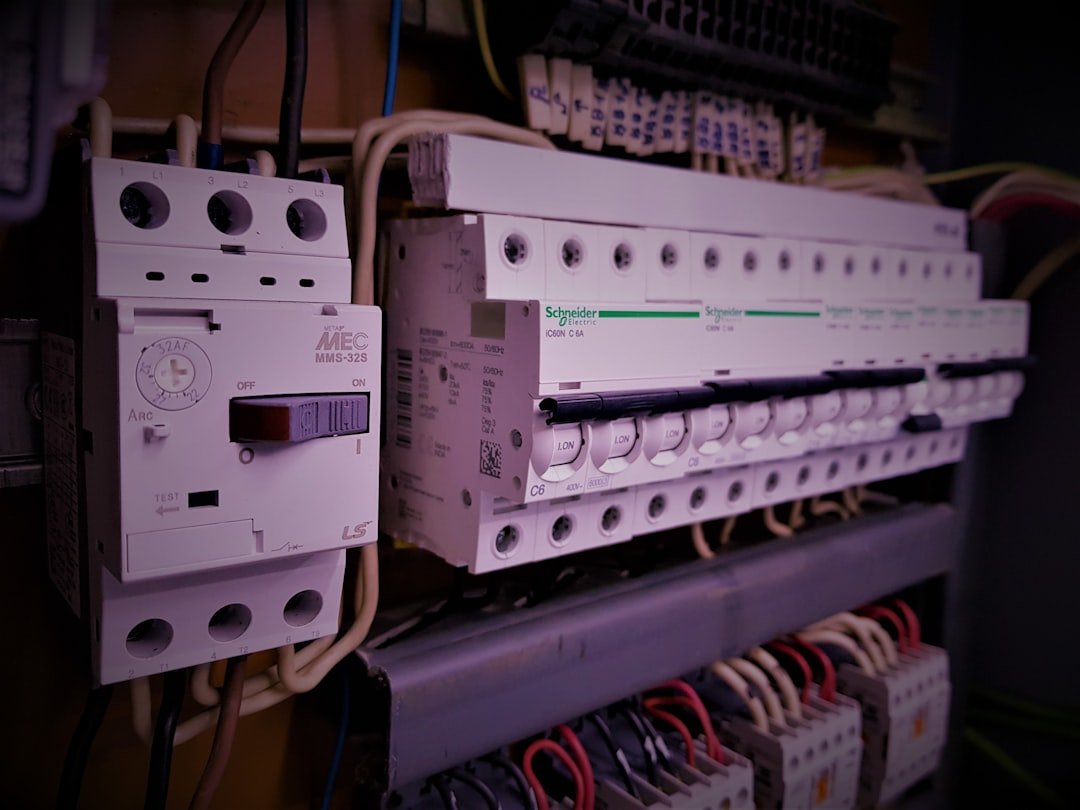

Protéger les personnes : les interrupteurs différentiels 🛡️
Après l’alimentation, vient la protection ! Les interrupteurs différentiels sont vos meilleurs alliés pour prévenir les accidents. Leur rôle est simple mais vital : ils détectent les fuites de courant vers la terre, qui pourraient être fatales en cas de contact humain, et coupent immédiatement l’alimentation. La norme NF C 15-100 exige un minimum de 2 différentiels par logement, dont au moins un de type A, capable de détecter les défauts sur des équipements spécifiques (lave-linge, plaques de cuisson, bornes de recharge). Les autres peuvent être de type AC, pour les circuits plus classiques (éclairage, prises de courant).
Le calcul de leur intensité est primordial et doit respecter les règles « de l’amont et de l’aval » de votre installation. Ne le prenez pas à la légère ; c’est votre bouclier contre l’électrisation et l’électrocution.
Protéger les circuits : les disjoncteurs divisionnaires 🚀
Chaque circuit, chaque appareil, mérite sa propre protection. C’est le rôle des disjoncteurs divisionnaires. Leur intensité varie en fonction des équipements qu’ils alimentent. Un circuit d’éclairage n’a pas les mêmes besoins qu’un circuit de prises ou de chauffage.
Voici quelques exemples clés pour vous orienter :
- 💡 Le circuit d’éclairage est généralement protégé par un disjoncteur de 10 A ou 16 A maximum (pour 8 points lumineux par circuit) et utilise des fils de 1,5 mm² ou 2,5 mm².
- 🔌 Les circuits de prises de courant (dites de confort) sont protégés par un disjoncteur de 16 A (pour 8 prises max) ou 20 A (pour 12 prises max ou prises spécialisées), raccordés avec des fils de 2,5 mm².
- 🌡️ Le circuit du chauffage électrique nécessite un disjoncteur de 20 A pour une puissance maximale de 4500 Watts, avec des fils de 2,5 mm².
Chaque disjoncteur assure que son circuit ne subisse pas de surcharge ou de court-circuit, évitant ainsi l’endommagement des appareils et les risques d’incendie. Le respect de ces ampérages et sections de câbles est la pierre angulaire d’une installation sûre et durable.
Tests et vérifications indispensables avant la mise sous tension ✅
Avant de remettre le courant, une série de tests est non seulement recommandée, mais impérative. Imaginez que vous ayez inversé un fil, ou qu’une connexion soit lâche !
- Contrôle de continuité : Avec un multimètre, vérifiez que chaque circuit est bien continu et qu’il n’y a pas de coupure.
- Mesure de la résistance d’isolement : Ce test permet de détecter d’éventuelles fuites de courant entre les fils ou vers la terre, un indicateur d’un problème d’isolement.
- Vérification du fonctionnement des différentiels : Simulez un déclenchement pour vous assurer que vos gardiens de sécurité réagissent comme prévu.
- Serrage des connexions : Une dernière ronde pour s’assurer que toutes les bornes sont bien serrées. Un fil mal serré peut être source d’échauffement, voire d’incendie.
Ces vérifications, même pour les bricoleurs les plus aguerris, sont la garantie d’une mise en service sereine. En cas de doute, ou si les tests révèlent une anomalie, n’hésitez jamais à solliciter un électricien qualifié.
Maintenance et dépannage : assurez la pérennité de votre installation 💡
Une fois installé et testé, votre tableau électrique secondaire est prêt à vous servir. Mais comme toute installation, il demande un minimum d’attention pour garantir sa longévité et sa fiabilité.
Un entretien régulier, même simple, est essentiel. Une fois par an, vérifiez visuellement les connexions, assurez-vous qu’aucun câble ne semble abîmé ou dénudé. Testez périodiquement les interrupteurs différentiels en appuyant sur leur bouton de test : ils doivent déclencher immédiatement. Si l’un d’eux ne réagit pas, c’est le signe d’un dysfonctionnement à corriger sans tarder.
En cas de problème, comme un disjoncteur qui saute fréquemment, c’est souvent le signe d’une surcharge sur le circuit concerné ou d’un court-circuit. Débranchez les appareils, réinitialisez le disjoncteur et rebranchez-les un par un pour identifier le coupable. Si c’est un différentiel qui déclenche, cela indique une fuite de courant à la terre, souvent due à un appareil défectueux ou un problème d’isolement. Débranchez tous les appareils du circuit et rebranchez-les un par un pour isoler le fautif. Dans tous les cas, si le problème persiste ou si vous ne parvenez pas à l’identifier, l’intervention d’un électricien professionnel est la meilleure démarche à suivre. La sécurité électrique ne tolère aucune approximation !
Qu’est-ce qu’un tableau électrique secondaire et à quoi sert-il ?
Un tableau électrique secondaire, aussi appelé divisionnaire, est une extension de votre tableau électrique principal. Il sert à distribuer l’électricité dans une zone spécifique de votre habitation (extension, garage, atelier) ou à alimenter des équipements lourds, évitant ainsi la surcharge du tableau principal et améliorant la sécurité de l’installation globale.
Est-il possible d’installer soi-même un tableau électrique secondaire ?
Oui, pour les bricoleurs expérimentés ayant de bonnes connaissances en électricité, l’installation est réalisable. Cependant, elle requiert une rigueur absolue, le respect strict de la norme NF C 15-100 et des étapes de sécurité (couper le courant, tests). En cas de doute, ou pour une installation complexe, il est fortement recommandé de faire appel à un électricien qualifié.
Quelle est la différence entre un disjoncteur et un interrupteur différentiel ?
Le disjoncteur divisionnaire protège les circuits et les appareils contre les surcharges (quand trop d’appareils sont branchés sur un même circuit) et les courts-circuits. L’interrupteur différentiel, quant à lui, protège les personnes contre les risques d’électrisation en détectant les fuites de courant vers la terre et en coupant immédiatement l’alimentation. Les deux sont essentiels pour une protection complète.
Comment calculer la puissance nécessaire pour mon tableau secondaire ?
Pour calculer la puissance, listez tous les appareils et points lumineux que le tableau secondaire alimentera, et additionnez leurs puissances nominales en Watts (W). Ajoutez ensuite une marge de sécurité de 20 à 30 % à ce total pour anticiper les pics de consommation et les futures extensions. Ce chiffre vous aidera à choisir le disjoncteur d’alimentation et la section des câbles appropriés.
Puis-je installer un tableau secondaire dans ma salle de bain ou une pièce humide ?
Non, il est formellement interdit d’installer un tableau électrique secondaire dans une pièce humide comme la salle de bain (notamment dans les volumes 0, 1 et 2 définis par la norme NF C 15-100), au-dessus ou en dessous d’un point d’eau, ou d’un appareil de cuisson/chauffage. Le tableau doit impérativement être installé dans un endroit sec, accessible et à une hauteur réglementaire (entre 1 m et 1,80 m du sol).
