Au cœur de votre habitation, le tableau électrique agit comme le cerveau de votre installation, distribuant l’énergie à chaque recoin tout en veillant à la sécurité de tous. Loin d’être un simple boîtier, il s’agit d’un système complexe dont la compréhension est essentielle pour tout bricoleur ou propriétaire soucieux. Des interrupteurs différentiels aux disjoncteurs, chaque composant joue un rôle précis, garantissant que votre foyer reste un espace sûr et fonctionnel. Démystifions ensemble ce pilier de votre confort quotidien, pour que vous puissiez mieux le comprendre et agir en toute connaissance de cause.
- ⚙️ Le tableau électrique est le centre névralgique de votre installation électrique.
- 🛡️ Des protections obligatoires, comme les interrupteurs différentiels et les disjoncteurs, veillent sur votre sécurité.
- 💡 La norme NF C 15-100 est votre guide pour une installation conforme et sûre.
- 🔌 Des modules facultatifs apportent confort et optimisation énergétique à votre quotidien.
- ✅ L’importance de faire appel à un professionnel qualifié pour toute intervention majeure est primordiale.
- ✍️ Un bon étiquetage et un schéma à jour sont des atouts précieux pour la gestion de votre installation.
Le tableau électrique : le chef d’orchestre de votre maison 🎶
Imaginez un instant le ballet incessant des appareils électriques qui animent votre quotidien : le grille-pain qui dore vos tartines le matin, l’éclairage doux du salon le soir, la télévision qui ronronne en arrière-plan. Derrière cette symphonie électrique se cache un élément discret mais fondamental : le tableau électrique. Ce boîtier, souvent relégué au fond d’un cellier ou d’une entrée, est en réalité le véritable cerveau de votre installation domestique. Son rôle est double : distribuer l’énergie provenant du réseau Enedis vers chaque circuit de votre logement et, surtout, protéger les personnes et les biens des dangers potentiels de l’électricité.
Sans lui, aucune lumière ne s’allumerait, aucun appareil ne fonctionnerait, et la moindre anomalie pourrait avoir des conséquences dramatiques. C’est pourquoi comprendre sa composition n’est pas seulement une question technique, mais une véritable démarche pour garantir la sécurité et la pérennité de votre habitation.

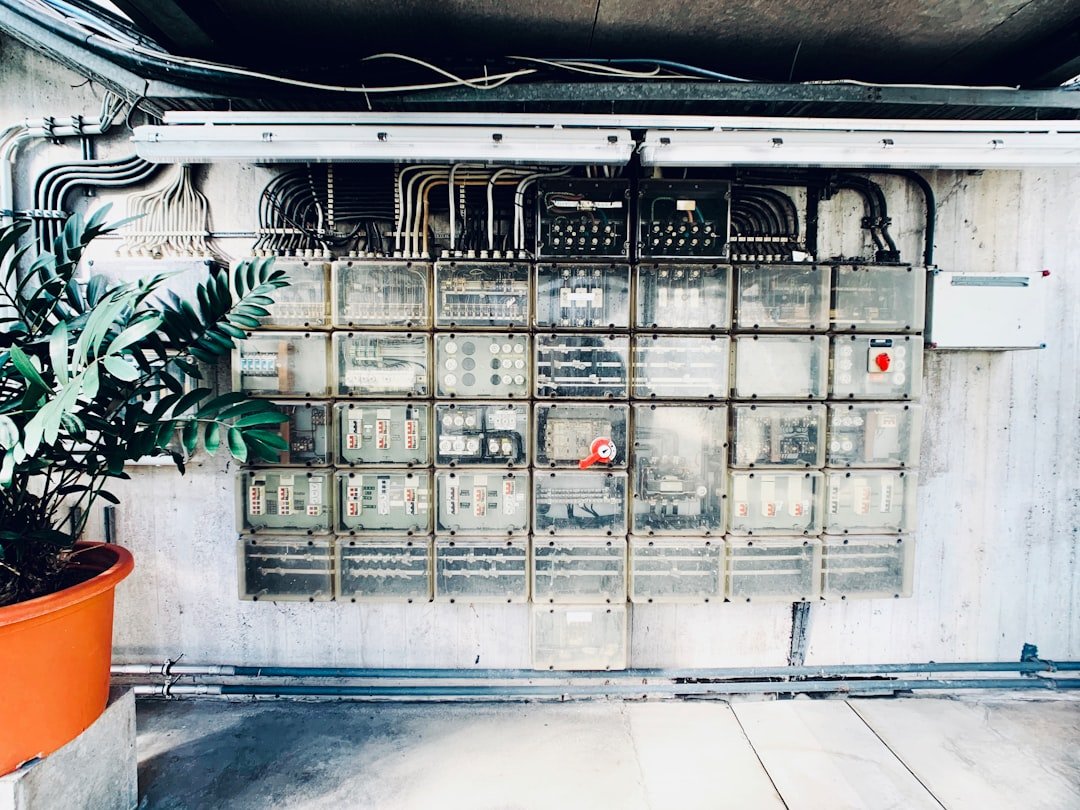

La structure de base : un coffret bien pensé pour la sécurité 🏠
Tout commence par le coffret, l’enveloppe du tableau électrique. Généralement en matière plastique isolante, ce boîtier abrite et protège tous les composants internes de votre installation. À l’intérieur, des rails métalliques horizontaux, appelés rails DIN, sont fixés avec soin. Ce sont eux qui serviront de support stable pour clipser tous les modules électriques, du plus petit disjoncteur au plus imposant interrupteur différentiel.
L’organisation du câblage est facilitée par les borniers de raccordement : des blocs de connexion où se rejoignent les fils de phase, de neutre, et surtout de la terre. Le bornier de terre, reconnaissable à sa couleur verte et jaune, est particulièrement crucial. Il garantit que tout courant de fuite est évacué vers la terre, protégeant ainsi les occupants en cas de défaut d’isolement. L’ensemble de ces équipements s’intègre souvent dans la Gaine Technique de Logement (GTL), un espace dédié obligatoire selon la norme NF C 15-100 qui assure une installation propre et sécurisée. Cette gaine, partie intégrante de l’Espace Technique du Logement (ETEL), permet une installation et une maintenance facilitées. La norme NF C 15-100 fixe également des hauteurs réglementaires pour la pose du tableau, assurant son accessibilité : les commandes doivent être situées entre 0,5 et 1,8 mètre du sol.
Les protections obligatoires : vos gardiens silencieux contre les dangers 🛡️
L’électricité est une formidable énergie, mais elle peut aussi s’avérer dangereuse. Imaginez le scénario : un appareil électroménager défectueux, un fil dénudé ou un simple problème de surtension… Les risques sont réels, allant de la détérioration de vos équipements à l’incendie, voire à l’électrocution. C’est pour parer à ces éventualités que le tableau électrique intègre des dispositifs de protection essentiels, rendus obligatoires par la norme NF C 15-100.
Ces éléments ne sont pas de simples gadgets ; ils sont les garants de votre sécurité et de celle de vos biens, intervenant instantanément en cas de problème. Leur présence et leur bon fonctionnement sont non négociables pour une installation électrique fiable et conforme aux standards de 2026.
Interrupteurs différentiels : les anges gardiens des personnes 👼
Les interrupteurs différentiels sont sans doute les modules les plus importants pour la protection des personnes. Leur mission est simple mais vitale : détecter la moindre fuite de courant vers la terre, signe potentiel d’un contact accidentel ou d’un défaut d’isolation. Si la différence entre le courant qui entre et celui qui sort du circuit dépasse un seuil critique (généralement 30 milliampères), l’interrupteur coupe immédiatement l’alimentation. C’est une réaction quasi-instantanée qui peut sauver une vie, par exemple si un enfant touche une prise défectueuse ou si un appareil présente un défaut.
La norme NF C 15-100 exige la présence d’au moins deux interrupteurs différentiels dans votre tableau, avec des types spécifiques : un de type A, indispensable pour les circuits alimentant les appareils susceptibles de générer des « courants de fuite particuliers » (lave-linge, plaques de cuisson, bornes de recharge pour véhicules électriques), et un de type AC pour les circuits plus classiques (éclairage, prises de courant standard). Ils sont positionnés en tête de chaque rangée du tableau, et leur calibre (40A ou 63A pour le monophasé) est adapté à l’ensemble des circuits qu’ils protègent.
Disjoncteurs divisionnaires : la sentinelle de vos équipements ⚡
Juste après les interrupteurs différentiels, vous trouverez les disjoncteurs divisionnaires. Si l’interrupteur différentiel protège les personnes, le disjoncteur divisionnaire, lui, est le gardien de vos biens et de votre câblage. Il agit en cas de surcharge électrique (quand trop d’appareils demandent simultanément plus de puissance que le circuit ne peut en fournir) ou de court-circuit (une connexion anormale qui provoque un afflux de courant massif). Contrairement aux fusibles d’antan, qui devaient être remplacés après avoir fondu, les disjoncteurs peuvent être réarmés manuellement, offrant une solution bien plus pratique et sécurisée.
Chaque circuit de votre logement (éclairage, prises de la cuisine, chauffage, etc.) doit être protégé par son propre disjoncteur, dont le calibre est choisi en fonction de l’intensité maximale que le circuit est censé supporter. Par exemple :
| Calibre du disjoncteur | Circuits protégés (exemples) | Usage |
|---|---|---|
| 10A 💡 | Circuits d’éclairage | Idéal pour les points lumineux |
| 16A 🔌 | Circuits de prises de courant classiques (8 prises maximum) | Pour les petits appareils et l’usage général |
| 20A ⚡ | Circuits de prises spécialisées (four, lave-vaisselle, sèche-linge, chauffage électrique), bornes de recharge IRVE (selon puissance) | Pour les gros appareils électroménagers ou les circuits dédiés |
| 32A 🔥 | Circuit dédié aux plaques de cuisson ou à la cuisinière électrique | Pour les appareils très énergivores |
Quand votre tableau électrique fait du bruit, cela peut parfois indiquer qu’un disjoncteur est sollicité ou qu’il y a une anomalie interne, signalant qu’une vérification pourrait être nécessaire.
Modules complémentaires et fonctionnalités avancées : confort et maîtrise de l’énergie 💡
Au-delà des protections obligatoires, un tableau électrique moderne peut accueillir une multitude de modules facultatifs, conçus pour améliorer votre confort, optimiser votre consommation énergétique et même automatiser certaines fonctions de votre maison. Ces ajouts transforment le tableau d’un simple centre de distribution en un véritable hub intelligent.
- Télérupteur : Idéal pour les grandes pièces ou les couloirs, il permet de commander un même circuit d’éclairage depuis plusieurs interrupteurs, simplifiant ainsi l’allumage et l’extinction.
- Contacteur jour/nuit : Indispensable si vous bénéficiez de l’option « heures creuses » sur votre contrat d’électricité. Il déclenche automatiquement des appareils énergivores, comme le ballon d’eau chaude, pendant les heures où l’électricité est moins chère, optimisant ainsi vos factures.
- Délesteur : Ce module intelligent prévient les disjonctions en cas de dépassement de votre puissance souscrite. Il coupe temporairement l’alimentation des circuits non prioritaires (comme le chauffage d’appoint) pour maintenir les circuits essentiels actifs, évitant une coupure générale.
- Minuterie ou télévariateur : Ces modules sont parfaits pour temporiser l’éclairage (par exemple, dans une cage d’escalier ou un garage) avec une extinction automatique, ou pour ajuster l’intensité lumineuse afin de créer l’ambiance désirée.
- Parafoudre : Une protection cruciale dans les régions sujettes aux orages. Il protège l’ensemble de votre installation et de vos appareils électroniques contre les surtensions causées par la foudre. En 2026, la liste des départements où son installation est obligatoire (comme le 01, 04, 05, 06, 07, 13, 2A, 2B, 24, 25, 26, 30, 33, 34, 38, 39, 40, 42, 43, 47, 48, 63, 66, 69, 71, 73, 74, 83, 84, 971, 972, 973) continue d’être révisée annuellement, reflétant l’évolution des risques climatiques.
Pour ceux qui envisagent d’installer des volets électriques, comprendre l’organisation des circuits est une étape clé pour intégrer ces nouveaux équipements sans surcharger l’installation existante.
Peignes électriques et câblage : l’organisation au service de l’efficacité 🕸️
L’esthétique et la sécurité du câblage ont considérablement évolué. Autrefois, l’alimentation des différents modules se faisait fil par fil, une méthode efficace mais parfois fastidieuse et moins propre. Aujourd’hui, les peignes électriques ont révolutionné cette pratique. Ces barrettes conductrices se clipsent entre les modules, remplaçant avantageusement une multitude de fils. Les peignes verticaux distribuent l’électricité aux borniers de répartition vers les différentiels, tandis que les peignes horizontaux relient les disjoncteurs d’une même rangée à leur interrupteur différentiel respectif.
Leur utilisation garantit une installation plus sûre (moins de points de connexion dévissés), plus rapide à réaliser pour un professionnel, et visuellement plus nette. Un conseil essentiel pour tout bricoleur : ne laissez jamais les dents d’un peigne libres sans module et pensez à utiliser des obturateurs pour boucher les emplacements non utilisés sur le tableau, afin d’éviter tout contact accidentel avec une partie sous tension. L’organisation est la clé, et l’étiquetage clair de chaque circuit demeure votre meilleur allié pour comprendre et intervenir.
L’importance de la mise aux normes et du diagnostic professionnel 👨🔧
Comprendre la composition de votre tableau électrique est un excellent début, mais l’expertise d’un professionnel reste irremplaçable pour l’installation, la rénovation ou la mise aux normes. La norme NF C 15-100 évolue, et seul un électricien qualifié est à même d’interpréter ses exigences et de les appliquer correctement. Il s’assurera non seulement que chaque composant est correctement dimensionné et raccordé, mais il pourra aussi vous délivrer l’attestation Consuel, un document obligatoire depuis 2010. Cette attestation certifie la conformité de votre installation, un indispensable pour votre assureur en cas de sinistre.
N’attendez pas qu’une panne majeure survienne pour agir. Un diagnostic professionnel est la première étape vers une tranquillité d’esprit durable. Installer un tableau électrique à la maison est un projet d’envergure qui nécessite des compétences spécifiques. Pour toute intervention, même minime, sur votre tableau, le geste le plus important est de couper impérativement l’alimentation générale au disjoncteur principal. Utilisez des outils isolés et vérifiez toujours l’absence de tension avant de toucher un fil. Votre sécurité est la priorité absolue.
Faire réaliser son schéma électrique : un atout précieux pour le suivi 🗺️
Entre les étiquettes que vous collez sur les disjoncteurs pour identifier « Cuisine Prises » ou « Chambre Lumière » et un véritable schéma électrique, il y a une différence majeure. Les étiquettes sont pratiques au quotidien pour repérer rapidement un circuit. Le schéma, lui, est une représentation graphique complète de toute votre installation, montrant les connexions, les calibres, les types de protections et la disposition des modules. Il est le plan détaillé de votre réseau électrique.
Un schéma à jour est un atout inestimable. Il facilite la compréhension de l’installation, aide à identifier l’origine d’un problème plus complexe et sera essentiel pour toute future modification ou extension. Lors d’une installation ou d’une rénovation par un professionnel, demandez toujours une copie de ce schéma. C’est un document qui témoigne du travail effectué et vous offre une visibilité totale sur le « câblage » de votre maison pour de nombreuses années.
Pourquoi ma norme NF C 15-100 est-elle si importante pour mon tableau électrique ?
La norme NF C 15-100 est la référence française qui encadre les installations électriques domestiques. Elle garantit la sécurité des personnes et des biens en définissant des règles précises pour la conception, l’installation et la protection de tous les circuits. Un tableau électrique conforme est la base d’une habitation sécurisée et assure que vos équipements fonctionnent sans risque.
Quelle est la différence entre un interrupteur différentiel et un disjoncteur divisionnaire ?
L’interrupteur différentiel protège les personnes contre les risques d’électrocution en détectant les fuites de courant vers la terre. Il coupe l’alimentation en cas d’anomalie. Le disjoncteur divisionnaire, lui, protège les équipements et les câbles contre les surcharges (quand trop d’appareils consomment sur un même circuit) et les courts-circuits (une connexion anormale). Les deux sont essentiels et complémentaires.
Puis-je ajouter moi-même des modules à mon tableau électrique ?
Bien que l’identification des composants soit accessible, toute intervention sur un tableau électrique doit être réalisée avec la plus grande prudence et, idéalement, par un professionnel qualifié. Manipuler l’électricité sans les connaissances et outils appropriés présente des risques graves d’électrisation ou d’électrocution. Pour toute modification ou ajout de module, il est vivement recommandé de faire appel à un électricien certifié qui garantira la conformité et la sécurité de l’installation.
Que faire si mon tableau électrique disjoncte fréquemment ?
Des disjonctions répétées sont un signal d’alarme. Cela peut indiquer une surcharge (trop d’appareils branchés simultanément), un court-circuit, ou un défaut d’isolement sur un circuit ou un appareil. Commencez par débrancher tous les appareils du circuit concerné et réarmez le disjoncteur. Rebranchez les appareils un par un pour identifier le fautif. Si le problème persiste, cela peut être dû à un défaut plus profond de l’installation ou à un interrupteur différentiel défaillant. Dans ce cas, une expertise professionnelle est indispensable.
Pourquoi est-il important d’étiqueter les circuits de mon tableau ?
Étiqueter clairement chaque disjoncteur avec le nom du circuit qu’il protège (ex: ‘Cuisine Prises’, ‘Salon Éclairage’, ‘Chambre 1’) est une pratique essentielle pour la sécurité et la praticité. En cas de panne ou de besoin d’intervention sur un circuit spécifique, vous identifiez immédiatement quel disjoncteur couper, évitant ainsi de couper inutilement l’alimentation d’autres zones ou de travailler sur un circuit sous tension par erreur. C’est une habitude simple qui peut vous faire gagner du temps et assurer votre sécurité.
